弗迈姆围板箱汽车油管内村设计方案案例
发布时间:2019/2/14 9:16:38  |  分类:汽车行业

       汽车上连接有很多用于输送各种油料的油管，通常用支架将油管固定在车身上，由于汽车行驶过程中会产生振动，油管受振动而引起连接处松动，出现漏油现象和产生噪音，影响正常使用。为了解决汽车油管包装的问题，弗迈姆围板箱为这种汽车油管设计了固定内衬，使其在运输过程中达到防震、防潮、防雨等功能。

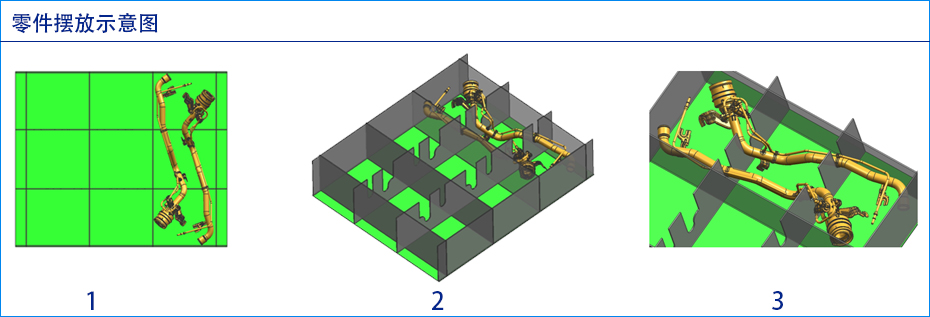

1、单层格挡内衬装载数：6件 ，单层格挡尺寸：1135*935*254mm

2、零部件底部刀卡架空支撑位示意

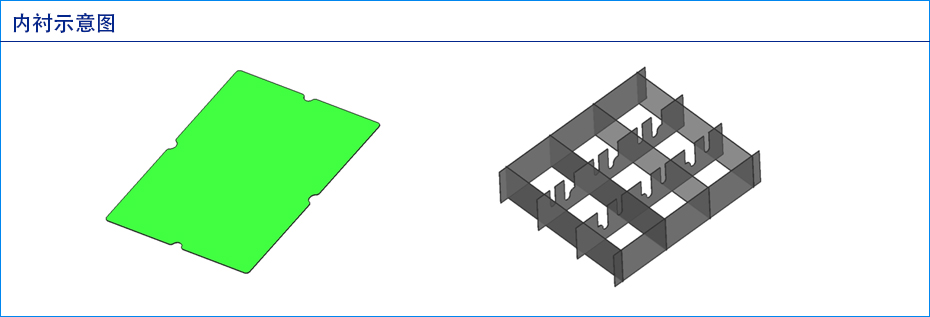

1、底板规格：1135*935*4mm

垫板材质：4mm蜂窝板

单元内数量：3件

2、格挡规格：1135*935*254mm

格挡材质：4mm  蜂窝板

单元内数量：3件

1.   单元内装载3层内材，每层放置油管6件，总装载18件，总高度762mm

2.  围板箱内部有效尺寸：1140*940*762mm

3.  最上层格挡与顶盖悬空10mm，作为跳动缓冲距离。

4.零部件底部悬空10mm，上端悬空10mm，不受压

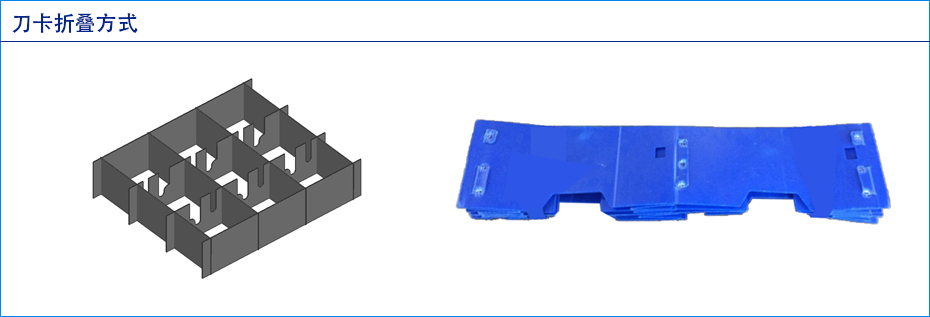

刀卡沿着长侧边卡槽位折叠（此图为样式图）
